Kako rešiti podzemne vode na placu – praktičan vodič za pravilnu drenažu
Podzemne vode nastaju kada se kišnica i voda iz viših slojeva zemljišta zadržavaju ispod površine, umesto da se prirodno ocede kroz teren.
Problem počinje kada se taj nivo približi temelju ili iskopu, jer tada zemlja ostaje mokra, rov se puni vodom, a vlaga se vremenom prenosi na zidove i podove.
U Mistriji često razgovaramo sa kupcima koji vodu na placu primete tek kada krenu zemljani radovi ili kada dvorište danima ostaje mekano posle kiše. Iz našeg iskustva, najvažnije je da se prvo utvrdi odakle voda dolazi i gde može da se odvede.
Podzemne vode se rešavaju redom: proverava se teren, obeležava pravac oticanja, izvodi se drenažni rov, zatim se sistem proverava posle prve jače kiše. U nastavku prolazimo kroz redosled rada koji se najčešće koristi oko kuće ili uz buduću betonsku površinu.
Ključne tačke
- Prvo proverite da li voda dolazi iz tla ili se zadržava posle kiše.
- Odredite najnižu liniju placa i mesto za ispust.
- Pre iskopa pripremite geotekstil, cev i agregat.
- Drenažni rov mora imati pad prema završnoj tački.
- Geotekstil odvaja zemlju od agregata i smanjuje zapušavanje sloja.
- Sistem se proverava posle prve jače kiše, dok su korekcije još jednostavne.
Pripremite materijal pre iskopa
Pre kopanja treba znati da li se rešava voda uz objekat, propust na ulazu u plac ili vlažan deo dvorišta. Kod naših klijenata najčešće prvo razdvajamo te situacije, jer drenaža uz temelj zahteva drugačiju dubinu od kanala koji samo odvodi vodu sa nižeg dela placa.
Kod drenažnog rova prvo računamo geotekstil, jer on odvaja zemlju od kamenog sloja. Posle toga se bira cev prema količini vode i mestu gde se sistem završava.
Evo nekoliko proizvoda iz naše ponude koji vam mogu zatrebati u ovom procesu:
| Geotekstil netkani beli 300 g/m² – rolna 2×50 m | Za oblaganje drenažnog rova i razdvajanje zemlje od agregata |
| Betonska cev fi 400/1000 | Za manji propust na ulazu u plac ili odvodni kanal |
| Betonska cev fi 600/1000 | Za jači protok površinske vode na prilazu |
Jedna rolna geotekstila od 2 × 50 m pokriva 100 m² pre preklopa. Ako se oblaže rov širine 50 cm i dubine 60 cm, za jedan metar rova treba približno 1,70 m² geotekstila kada se računaju dno, bočne strane i preklop preko agregata.
Za 20 m takvog rova:
20 × 1,70 = 34 m²
U praksi jedna rolna pokriva takav rov i ostavlja dovoljno rezerve za preklop.
Kada kupac kod nas uzima materijal za drenažu i kasnije betoniranje, uvek ga podsetimo da prvo proveri pad terena, što je isti princip koji se koristi i u tekstu kontrolna lista pre betoniranja.
1. Proverite da li voda dolazi iz tla ili sa površine
Ako se voda povuče kada se teren prosuši, najčešće je problem u padu dvorišta ili u tome što oluci izbacuju vodu blizu objekta.
Ako voda ostaje u iskopu i tokom suvog perioda, postoji sumnja na visok nivo podzemne vode. Tada se ne rešava samo površinski sloj, već treba proveriti kako se voda ponaša u dubljem delu zemljišta.

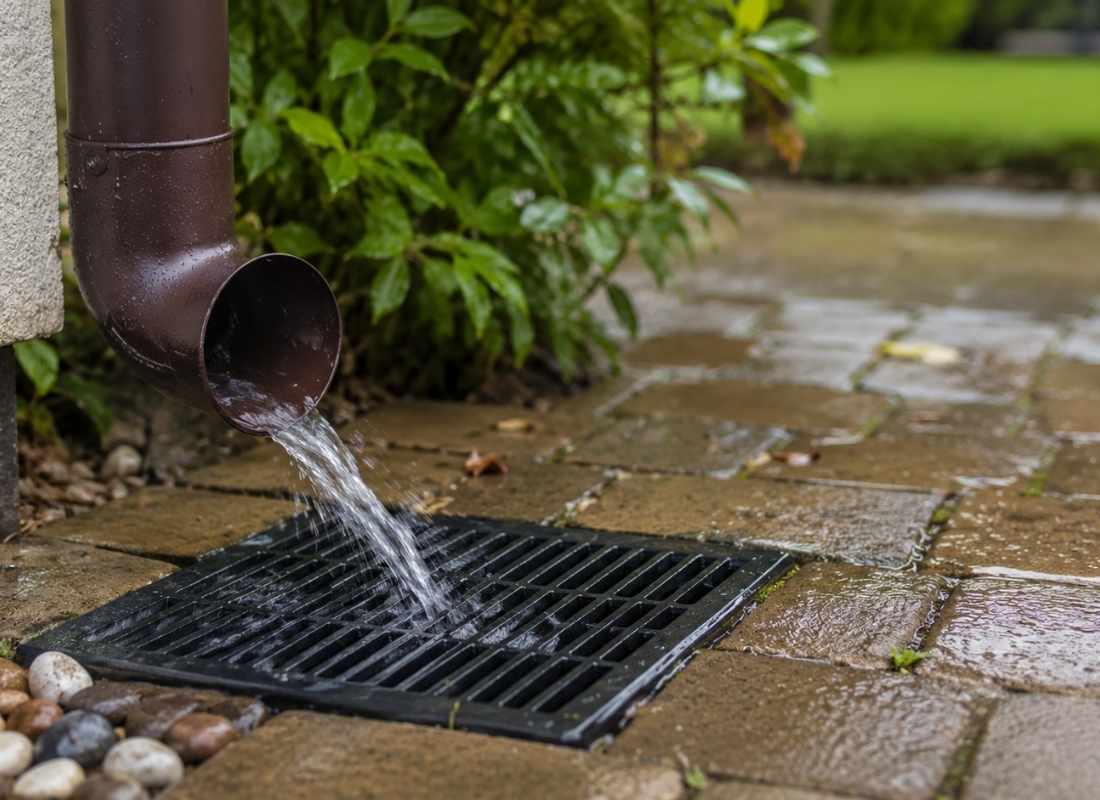

Kod kuće prvo pogledajte oluke. Voda sa krova koja završava pored zida često napravi istu sliku kao podzemna voda, pa se prvo produžava odvod i proverava pad od objekta.
Na terenu obratite pažnju na tri jednostavna znaka. Ako je najniži deo dvorišta stalno mekan, ako se voda vraća u isti iskop i ako se zid podruma vlaži pri dnu, problem treba posmatrati ozbiljnije od obične bare posle kiše.
Ako se voda stalno vraća u iskop za kuću, potrebna je stručna provera pre dubljeg kopanja.
Zakon hidrogeološka istraživanja vezuje za snižavanje nivoa podzemnih voda i projektovanje objekata, pa se kod ozbiljnijih radova ne treba oslanjati samo na kućnu procenu.

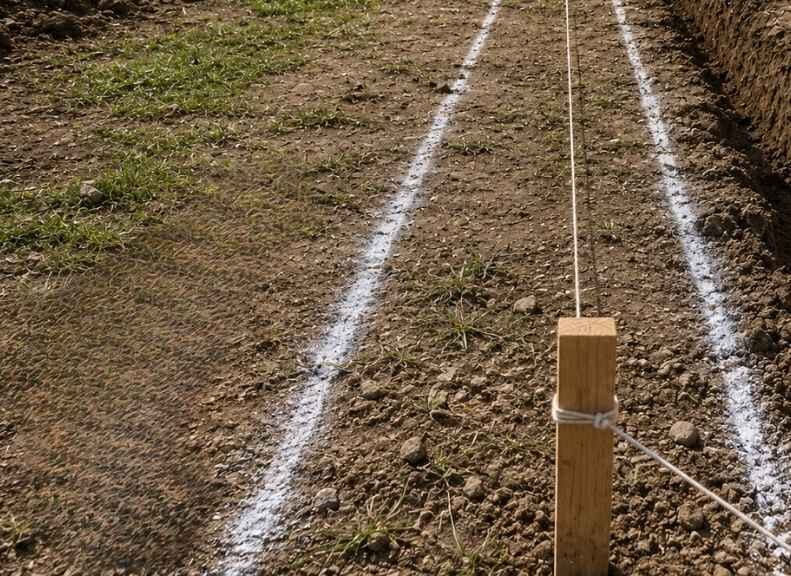

2. Obeležite trasu rova prema najnižoj tački placa
Kada utvrdite odakle voda dolazi, obeležite trasu kojom treba da se odvede. Najpre označite najnižu tačku placa, zatim mesto ispusta, pa između te dve tačke razvucite kanap koji pokazuje pravac rova.
Za obeležavanje na terenu koristite:
- kočić na mestu gde voda ulazi u rov
- kočić na mestu gde voda izlazi iz rova
- zategnut kanap po sredini planirane trase
- sprej ili kreč za širinu iskopa
- proveru pada na svakih 2 m
Kod drenaže uz kuću cev se najčešće postavlja 0,5 do 1 m od zida, približno na dubini temelja. Za naknadnu drenažu oko postojećeg objekta često se računa rov širine oko 50 cm, jer treba ostaviti dovoljno prostora za cev i sloj kamena.
Kod kućnih sistema najčešće se koriste perforirane cevi prečnika 80 do 100 mm. Okvirna cena drenaže oko objekta često ide od 12 do 20 EUR po metru, pa za 25 m treba računati približno 300 do 500 EUR bez dodatnog razbijanja starog betona.
Ako se voda rešava zbog buduće kuće, korisno je odmah proveriti i temu temeljna ploča ili trakasti temelj, jer se položaj temelja u praksi uvek gleda zajedno sa vodom u zemljištu.
3. Iskopajte rov sa pravilnim padom
Dno rova mora da vodi vodu ka ispustu. Ako se voda negde zadržava, prvo se proverava visina dna, pa tek onda slojevi koji dolaze preko njega.
Za površinske kanale Building America Solution Center navodi uzdužni pad od 2% do 4%, što znači 2 do 4 cm pada na svaki metar dužine. Kod placa sa malom visinskom razlikom već tih nekoliko centimetara po metru može da odluči da li voda otiče ili stoji u rovu.
Za rov dužine 10 m pad od 2% izgleda ovako:
10 × 0,02 = 0,20 m
To znači da kraj rova treba da bude oko 20 cm niži od početka. Kod pada od 4% razlika bi bila 40 cm na istoj dužini.
Pre postavljanja slojeva proverite:
- da li rov ima pad prema ispustu
- da li se dno ne vraća ka objektu
- da li zemlja stoji stabilno uz ivice rova
- da li je ispust niži od početka rova
- da li ima dovoljno prostora za cev i agregat

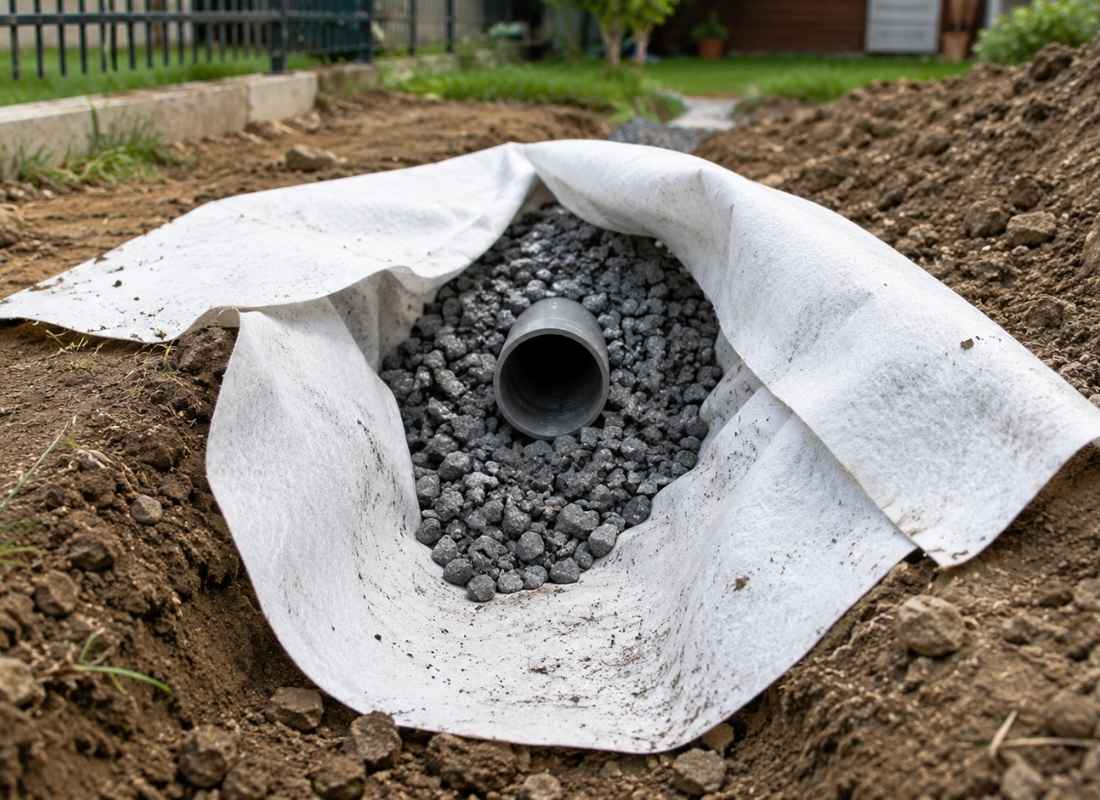

4. Postavite geotekstil, cev i agregat
Prvo se razvija geotekstil tako da pokrije dno i bočne strane rova. Zatim se nasipa početni sloj ispranog kamena, pa se preko njega postavlja perforirana cev u pravcu pada.
| Deo drenažnog rova | Preporučena mera |
| Drenažna cev za kućne sisteme | oko 80 do 100 mm |
| Razmak cevi od zida kod temelja | 0,5 do 1 m |
| Širina rova kod naknadne drenaže | oko 50 cm |
| Isprani kamen ispod cevi | najmanje 5 cm |
| Isprani kamen iznad cevi | najmanje 15 cm |
| Pad površinskog kanala | 2 do 4 cm po metru |
Kada se cev pokrije agregatom, geotekstil se preklapa preko gornjeg sloja. FAO u objašnjenju drenažnih filtera navodi da geotekstil oko perforirane cevi ograničava ulazak sitnih čestica u drenažu, što je upravo razlog zbog kog ga koristimo kod vlažnih placeva.
Za rov širine 50 cm, dubine 60 cm i preklop od 20 cm, obračun geotekstila po metru je približno:
0,50 + 0,60 + 0,60 + 0,20 = 1,90 m² po metru rova
Ako posle drenaže planirate betonsku stazu, prilaz ili ploču, pogledajte tekst ideje za betoniranje dvorišta.
5. Rešite ispust pre zatvaranja rova
Ispust rešite pre zatrpavanja rova, jer voda mora da ima nižu završnu tačku od mesta na kome ulazi u drenažu. Obeležite početak i kraj trase, zategnite kanap, pa proverite pad libelom ili laserskim nivelatorom.
Za dvorišnu drenažu računajte najmanje 2 cm pada po metru.
Kod propusta ispod ulaza u plac prvo proverite širinu prilaza i količinu vode koja dolazi posle jače kiše.
Za manji prilaz često se koristi cev fi 400, dok se fi 600 razmatra kada voda dolazi iz kanala ili sa šire površine ispred placa.
Ako plac nema prirodan pad, voda se vodi u sabirno okno na najnižoj tački. Pumpa se bira tek kada znate gde voda može bezbedno da se izbaci i koliku visinsku razliku treba da savlada.
Kod podruma prvo proverite spoljašnju drenažu oko objekta. Hidroizolacija daje bolji rezultat kada voda ima pravac za odvođenje i ne pritiska stalno zid.
6. Proverite drenažu posle prve jače kiše
Drenaža se proverava kada padne kiša koja je ranije pravila problem na placu.
Revizioni deo treba otvoriti i pogledati da li se javlja mulj. Ako se mulj pojavi već posle prve kiše, treba proveriti da li je zemlja ušla u agregat i da li je geotekstil dobro preklopljen.
Ako se na završnom nasipu pojavi ulegnuće, taj deo treba dopuniti i ponovo poravnati. Manje sleganje je očekivano posle natapanja, ali stalno vraćanje vode na isto mesto znači da treba proveriti pad.
Na projektima gde se kasnije radi završna površina, proveru drenaže radimo pre nego što se naruči završni materijal.
Česte greške
Kod podzemnih voda najčešće primećujemo greške koje nastanu pre nego što se kupi prvi materijal. Vlasnik placa vidi vodu i odmah krene da kopa, a tek kasnije se pokaže da rov nema pad ili da voda nema gde da izađe.
- Površinska voda se pogrešno proglasi podzemnom
Bara posle kiše nije uvek podzemna voda. Često je dovoljno popraviti pad terena i odvesti vodu sa oluka dalje od temelja. - Rov se iskopa bez ispusta
Drenažni rov bez završne tačke postaje uska jama puna vode. Ako je ispust viši od dna rova, voda se vraća ka placu. - Geotekstil se preskoči
Kada zemlja uđe u agregat, drenažni sloj brzo gubi propusnost. Problem se najpre vidi kroz mulj u revizionom delu. - Oko temelja se kopa preduboko
Iskop uz postojeći objekat mora biti oprezan. Ako se zemlja uz temelj nepotrebno oslabi, problem vode može postati problem stabilnosti. - Oluci završavaju pored kuće
Voda sa krova mora da ode dalje od zida. Ako oluk izliva vodu uz temelj, drenaža će stalno raditi pod većim opterećenjem.
Pitanja i odgovori
Zaključak
Mi u Mistriji možemo da pomognemo oko izbora geotekstila i betonskih cevi prema konkretnoj situaciji na terenu. Ako imate fotografije placa ili okvirnu meru trase, pošaljite nam podatke pre poručivanja materijala.
Više o našem načinu rada možete pogledati na stranici O nama, a za dodatna pitanja možete nas pozvati na 062 55 08 08 ili nam pisati na office@mistrija.rs.
